Contexte
Projet de fabrication physique : construire une borne d'arcade classique pour deux joueurs. L'objectif était de gérer l'intégralité du processus, de la menuiserie (meuble de 1m50), à la peinture, au câblage interne, jusqu'à la configuration logicielle sur Raspberry Pi.
Hardware & Menuiserie

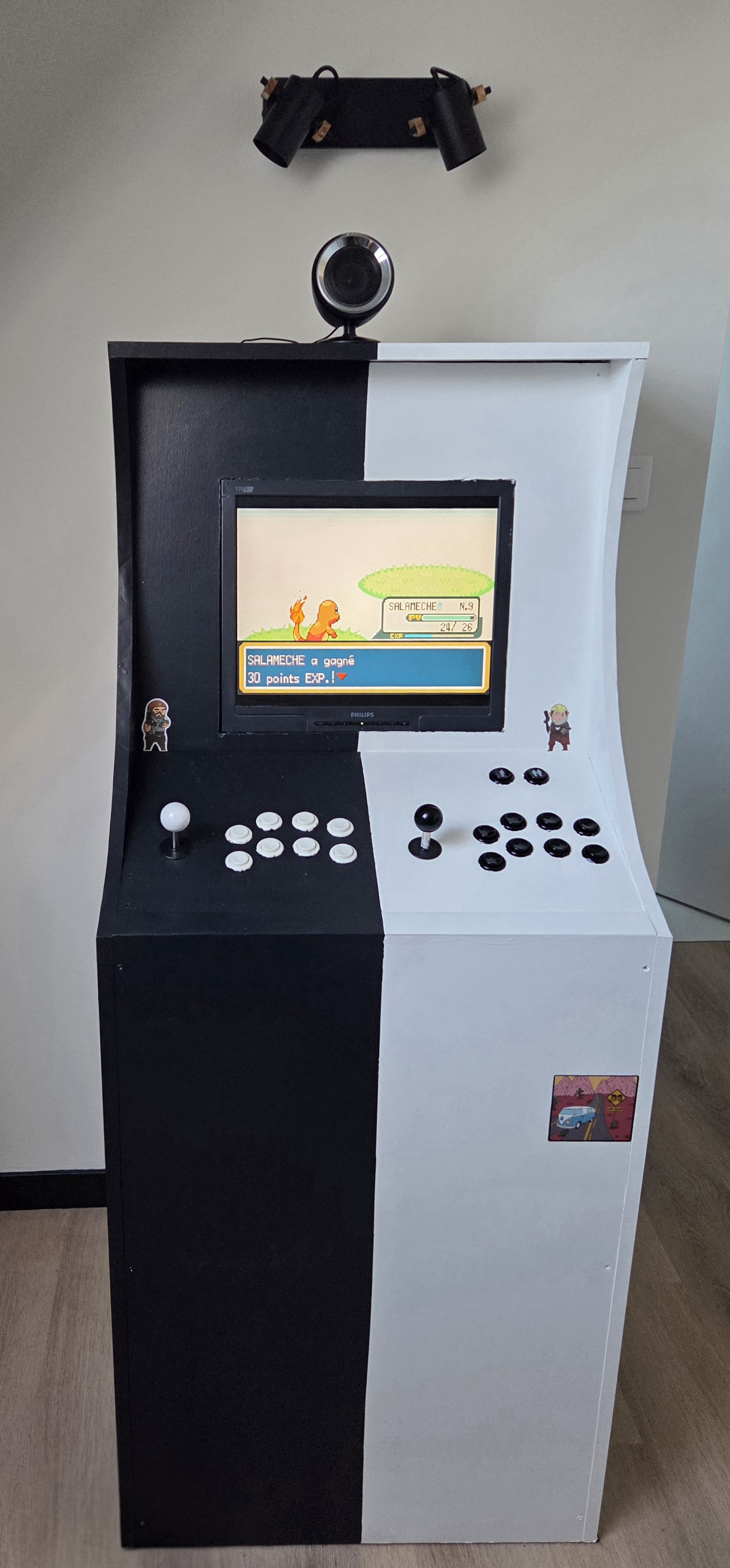

Le châssis mesure 1m50 de hauteur pour 60x60cm de base. Le design est bicolore : une moitié blanche, une moitié noire.
Composants utilisés :
- Kit Arcade 2 Joueurs XinMoTek (Zero Delay).
- 16 boutons américains 30mm, 2 joysticks Zippyy, boutons de sélection.
- Microswitches AceMake.
- Ancien écran Philips intégré dans la façade bois.
Électronique & Câblage

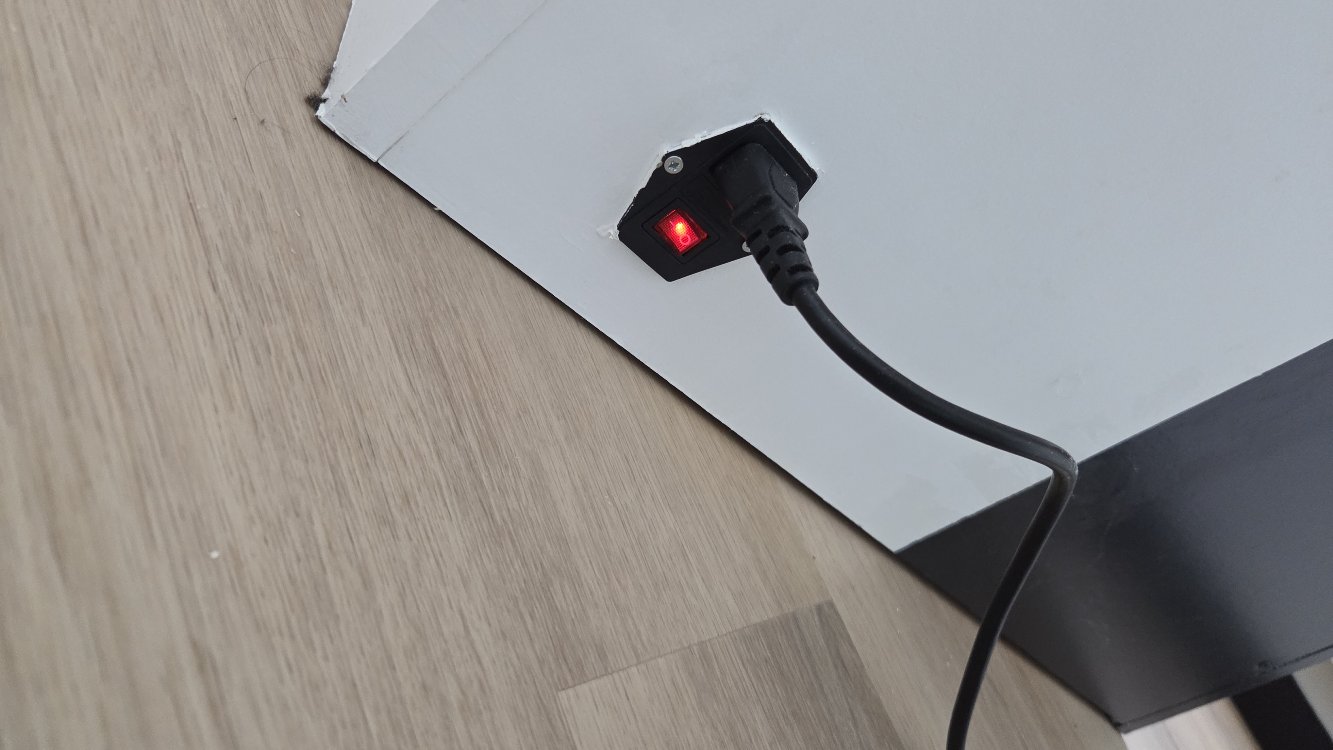

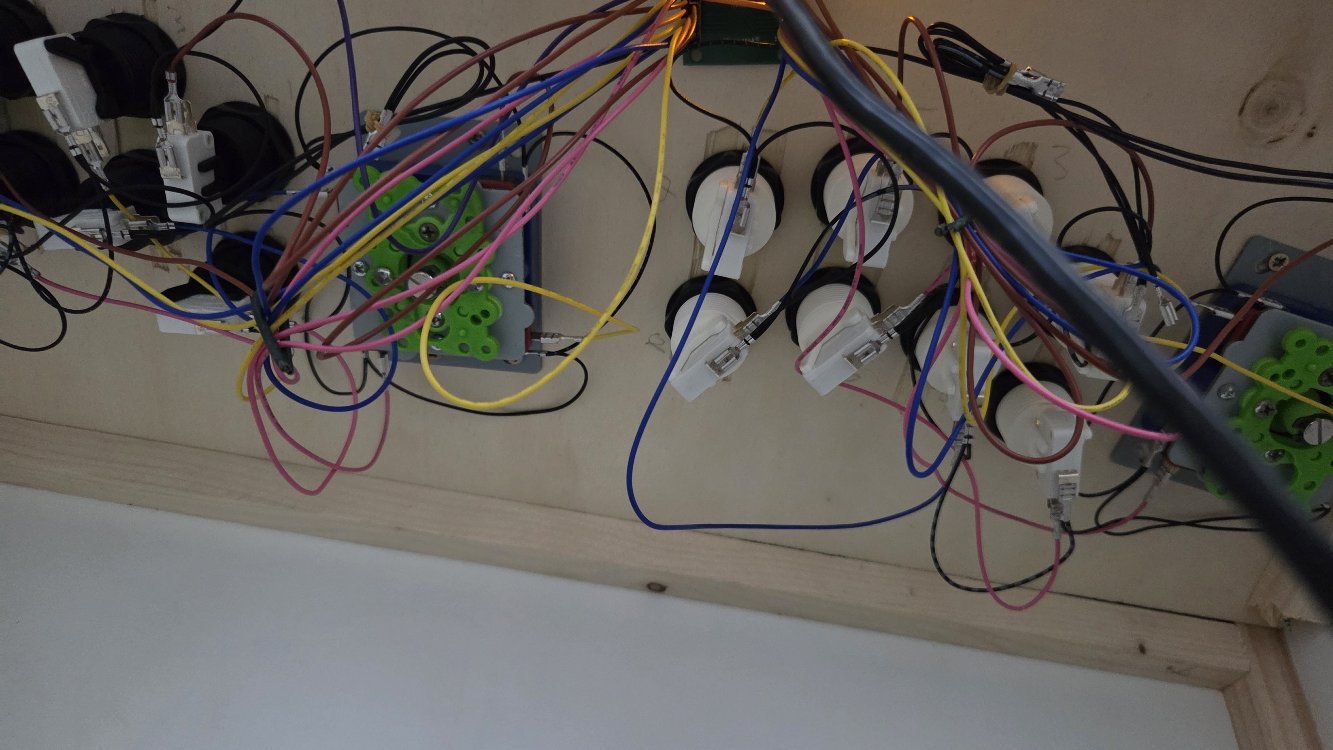

Le cœur du système est un Raspberry Pi 3B+. Pour faciliter l'utilisation, j'ai soudé l'entrée d'une multiprise interne à un interrupteur externe avec prise d'alimentation PC (IEC). On branche la borne au mur comme un ordinateur classique, et l'interrupteur alimente simultanément l'écran et le Raspberry à l'intérieur. Les contrôles sont reliés au PCB XinMoTek, lui-même branché en USB au Pi.
Défis Techniques
Le défi principal fut l'affichage. L'écran de récupération fonctionnait en VGA. L'adaptateur HDMI vers VGA empêchait RetroPie de détecter automatiquement la résolution et le flux audio, forçant une re-configuration manuelle de l'affichage vidéo et du routage son dans les fichiers de boot du système Linux.
